세계 1위 SK하이닉스 분석 <3> HBM 필승 전략
HBM,AI 시대 필수 메모리로 부상
데이터 처리 병목 해결에 필수
KAIST 학생까지 개발에 참여 시켜
개방적 R&D 문화가 HBM 탄생 이끌어
'어드밴스드 MR-MUF'로 격차 벌려한국경제신문 반도체 담당 기자들이 온라인 코너 '반도체 포커스' 연재를 시작합니다.삼성전자,SK하이닉스 같은 한국 반도체 대기업과 엔비디아 등 외국계를 담당하는 산업부 전자팀,반도체 최신 기술을 취재하는 테크&사이언스부 테크 담당,중소기업부 반도체 소재·부품·장비 담당 기자가 함께합니다.국내외 반도체 산업 생태계 곳곳에서 발생한 뉴스를 한경 만의 관점을 담아 전해드립니다.
올해 1분기 반도체 업계에서 역사적 사건이 일어났다.SK하이닉스가 D램 시장 점유율 36%를 기록하며 1992년 이래 줄곧 1위를 지켜온 삼성전자를 제쳤다.전문가들은 30년 넘게 지속된 D램의 삼성전자 독주 체제를 깬 일등 공신으로 고대역폭메모리(HBM)를 꼽는다.

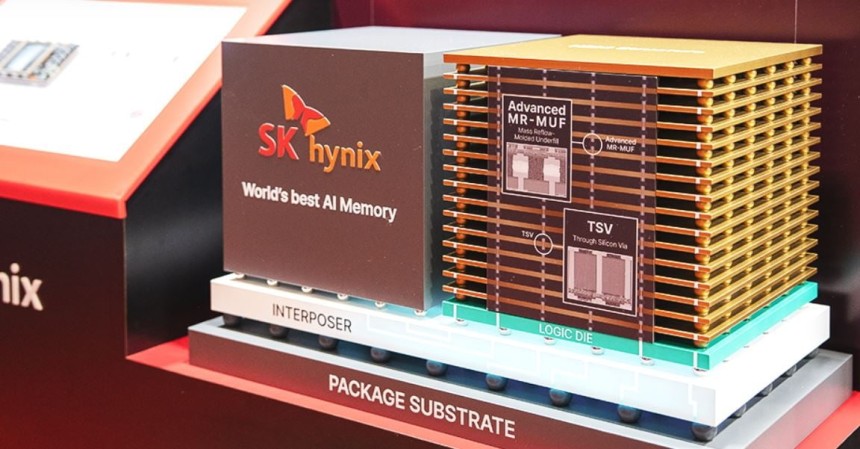

SK하이닉스의 12단 HBM4와 16단 HBM3E 모형 / 사진=SK하이닉스
HBM의 원천 기술을 개발한 김정호 KAIST 전기및전자공학부 교수는 12일 "업계 1위를 질주한 삼성전자는 신기술 개발에 보수적이었지만 2등 기업이었던 SK하이닉스는 도전적이었다"며 "불확실한 기술에 과감히 투자했고 결국 HBM 시장 선점이라는 결과로 이어졌다"고 말문을 열었다.
전략 자산으로 부상한 HBM.선점한 SK하이닉스
김정호 카이스트 전기및전자공학부 교수가 10일 대전 유성구 KAIST 강의실에서 'EMI/EMC 해석 및 설계' 수업을 하며 AI 트랜스포머 모델과 AI 모델 아키텍쳐 구성요소에 대해 설명하고 있다.25.3.10 /이솔 기자김 교수가 HBM을 연구하게 된 계기는 2000년대 초 반도체 성능이 2년마다 두 배로 증가한다는 이른바 '무어의 법칙'이 통하지 않게 되면서다.인터넷 이용자가 급증하면서 메모리의 용량이 기하급수적으로 커졌고,폭증하는 그래픽 수요에 대처하려면 한 번에 많은 양의 데이터를 빨리 처리할 수 있는 메모리가 필요했다.반도체 크기를 줄이는 것 만으로는 기술 수요 대응이 불가능한 상황에서 김 교수는 D램을 아파트처럼 쌓아 올리는 '적층' 개념을 생각했다.이런 배경에서 탄생한 것이 여러 개의 D램을 수직으로 쌓아 데이터 처리 속도를 획기적으로 끌어올린 HBM이다.
HBM이 인공지능(AI) 시대의 필수재를 넘어 기업과 국가의 경쟁력까지 좌우하는 전략 자산으로 부상한 이유는 중앙처리장치(CPU)와 함께 서버에 장착돼 AI훈련과 추론 성능을 크게 높일 수 있어서다.서버 안에서 수많은 모델과 방대한 데이터를 처리하려면 고대역폭 전송과 고집적 연산 능력이 필수다.AI 구현을 위해선 고성능의 그래픽처리장치(GPU)를 써야 하는데 데이터 처리속도가 월등한 HBM 없이는 GPU를 유지할 수 없는 셈이다.
더 쉽게 풀이하면 모든 반도체는 CPU와 메모리에서 데이터를 가져와 연산을 한다.이 둘 사이의 입출력(I/O) 통로,
강원랜드 블랙잭 룰즉 대역폭이 좁으면 다음에 처리할 데이터가 즉각 도달하지 못해 데이터 입출력이 대기하는 병목 현상이 생긴다.데이처 처리 속도 저하와 발열 문제가 여기서 발생한다.HBM은 이 통로수를 늘려 대용량 데이터를 빠르게 전송하도록 돕는다.칩 하나를 기준으로 일반 D램의 입출력 통로가 64개라면 4세대 HBM인 'HBM3E'는 무려 1024개의 통로를 갖고 있다.1차선 도로만 달리던 데이터들이 1024차선 도로로 달려 병목 현상을 획기적으로 줄인 것에 비유할 수 있다.
"HBM 확신 없었지만 가능성만 보고 베팅"
김 교수는 2010년부터 적층과 수직관통전극(TSV)을 연구했다.적층은 앞서 설명했듯 D램을 쌓는 것이고,TSV는 D램 칩에 수천 개의 미세 구멍을 뚫어 상하층 칩의 구멍을 수직 관통하는 전극으로 연결하는 기술이다.당시 고성능 메모리 설계에 전사적인 역량을 쏟고 있던 엔비디아와 AMD가 SK하이닉스와 삼성전자에 모두 HBM을 공급해달라고 주문했다.이때 SK하이닉스와 삼성전자의 희비가 엇갈렸다.삼성전자는 D램을 쌓을수록 공정이 어려워지니 수율이 떨어질 것으로 예상했고 기존보다 비싼 반도체를 누가 사줄 것인지에 대해 의문을 가졌다.반면 SK하이닉스는 새로운 기회를 잡기 위해 HBM 개발에 인력과 투자를 집중했다.
김 교수는 "HBM은 상당히 고가의 메모리 제품인 데다 수요도 제한적이었기 때문에 삼성전자는 '잘 되는 데 더 집중하자'는 전략을 취했다"며 "반면 SK하이닉스는 HBM에 대한 확신이 없었던 상황에서도 TSV 연구비를 지원할 정도로 가능성을 높게 봤다"고 했다.
당시 설계나 시뮬레이션 인력이 부족했던 SK하이닉스는 김 교수 연구실의 석·박사 과정 학생들까지 설계에 인턴으로 참여시키는 파격적인 정책을 단행했다.김 교수는 "SK하이닉스는 개방적인 협업 문화가 있다"며 "추격자의 자세,열린 태도를 바탕으로 제대로 된 오픈이노베이션을 한 것이 지금의 SK하이닉스를 만들었다"고 분석했다.

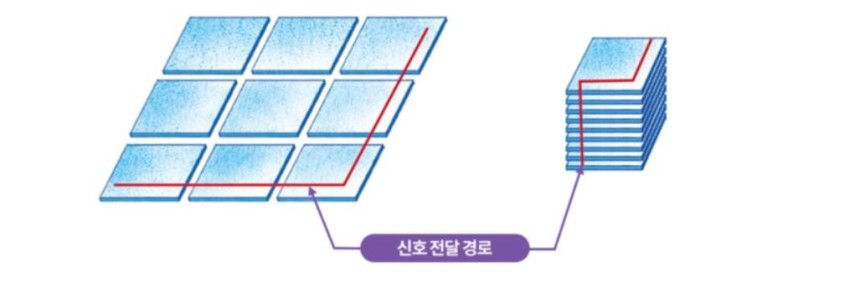

D램 적층 구조에 따른 신호 전달 경로 / 사진=SK하이닉스SK하이닉스 HBM은 '적층 방식'에 강점
SK하이닉스는 2013년 세계 최초로 HBM을 선보인 이후 매번 업계에서 가장 빠르고 강력한 제품을 내놓고 있다.HBM은 여러 장의 D램 칩을 마치 아파트처럼 층층이 쌓아 올린 구조다.각각의 칩이 잘 붙어 있고 전기가 오가야 하며 열도 잘 빠져야 한다.이를 위해 칩 사이를 연결해주는 '범프'라는 미세한 접점을 한 번에 녹여 붙이는 '매스 리플로우(MR)' 방식과,칩 사이 틈을 에폭시 재료로 굳히는 '몰디드 언필드(MUF)' 기술이 쓰인다.이 두 가지 기술을 함께 적용한 방식이 'MR-MUF'인데,SK하이닉스가 독자 개발해 3세대 'HBM2E'에 처음 적용했다.
SK하이닉스는 여기에 '어드밴스드 MR-MUF'라는 신기술을 추가했다.예를 들어 얇은 책 여러 권을 탑처럼 쌓는다고 가정했을 때,책이 얇으면 쌓다가 휘거나 무너지기 쉽다.어드밴스드 MR-MUF는 이런 문제를 방지하기 위해 칩이 휘지 않도록 제어하는 기술이다.또 열을 더 잘 빼낼 수 있는 새로운 접착 재료를 사용해 열 방출 성능을 2.5배 끌어올렸고,
에볼루션 카지노 바카라생산성도 3배 개선됐다.즉,
가상화폐 바카라더 빠르고 안정적으로 제품을 만들 수 있는 기반을 마련한 셈이다.
SK하이닉스는 5세대 HBM(HBM3E) 12단 제품을 어드밴스드 MR-MUF 기술 기반으로 양산 중이다.내년 하반기 출하하는 HBM4 12단 제품도 어드밴스드 MR-MUF 방식으로 양산한다는 방침이다.김 교수는 "챗GPT 등 생성형 AI와 같은 거대 모델을 훈련하고 추론하는 과정에서 HBM의 고성능은 필수 요건이 됐다"며 "앞으로 10년 내 HBM 수요가 지금보다 10배 이상 늘어날 것"이라고 내다봤다.
